JB-QBL-TX3002联动型火灾报警控制器检测需注意技术参数

一、JB-QBL-TX3002型火灾报警控制器(联动型)产品概述

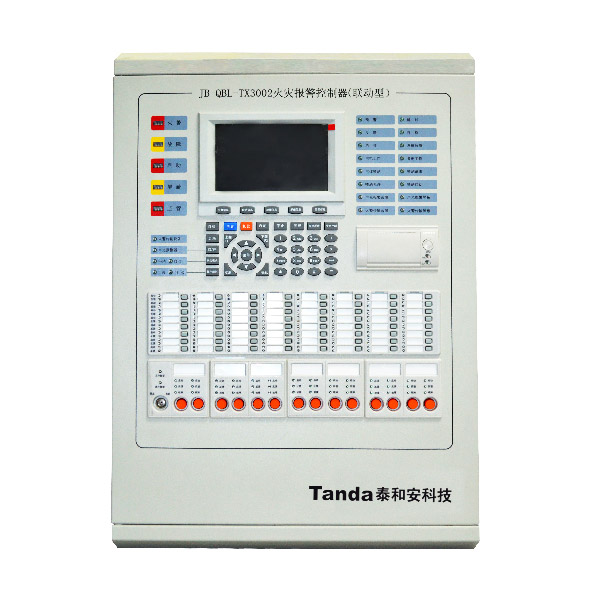

　　JB-QBL-TX3002火灾报警控制器(联动型)采用两总线控制方式，2回路标准设计，每回路最大242个总线部件位点。其挂接我公司电子编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

　　JB-QBL-TX3002控制器自带有一个64点“总线联动操作键”，最多可配14点“直接启动操作键”，接线少、可靠性高；窗口化、汉字菜单式操作界面；灵活的模块化结构和多种功能配置选择；配有智能化联动操作盘；具备对控制模块全面的自检功能；采用二次码编程方式，编程简单、快捷。控制器具有联网功能，可与泰和安多回路列控制器进行联网，可设置为区域机或者集中机。

二、JB-QBL-TX3002火灾报警控制器技术参数

型号     JB-QBL-TX3002
主电电源     交流220V (187V～242V)
备用电池     12V/12AH 铅酸电池2 节
液晶屏规格     7 寸TFT 液晶屏800×480
容量     壁挂机：最大回路数：2 个每回路的部件数：242 点
温度     0℃～+40℃
相对湿度     ≤95%RH，不凝露
外形尺寸     500.0mm×175.0mm×700.0mm

　　注：不可将485、CAN通讯线和电话线与报警总线布在同一根多芯电缆中。
三、JB-QBL-TX3002火灾报警控制器外部接线端子

　　1、多线盘01～06：直接启动操作盘为有源常开输出端子，启动时闭合接+24V(每个点最大输出电流200mA)；

　　2、多线盘I1～I6：直接启动操作盘反馈端子，无源输入，不用时接接入4.7K电阻；

　　3、多线盘COM1～COM6：直控点输入输出公共端；

　　4、（监控点启动输出）HJ：火警传输设备为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；不用时接接入10K电阻；

　　5、（监控点启动输出）SG：声光警报器为有源常开输出端子，启动时闭合接+24V(最大输出电流100mA)；不用时接接入10K电阻；

　　6、（监控点启动输出）COM：火警传输设备和声光警报器的公共接线端子；

　　7、Z1、Z2：无极性二总线端子。

　　8、24V+、24V-：24V联动电源输出；

　　9、USB接口：系统或调试人员传输设备安装位置、联动逻辑等配置信息；

　　10、串口接口：用于连接CRT；

　　11、485通讯：预留（程序增加此功能，此端子才能用）；

　　注意：连线时，任何设备的通信线A口接A口，B口接B口，请勿接反，否则系统将无法通讯。

　　CAN通讯：主、分机通讯接口端子（只有扩展CAN通讯板后，此端子才能用）。

　　注意：连线时，任何设备的通信线L口接L口，H口接H口，请勿接反，否则系统将无法通讯。
