LDT9008EN组合式电气火灾监控探测器安装需了解特点参数

一、LDT9008EN组合式电气火灾监控探测器概述

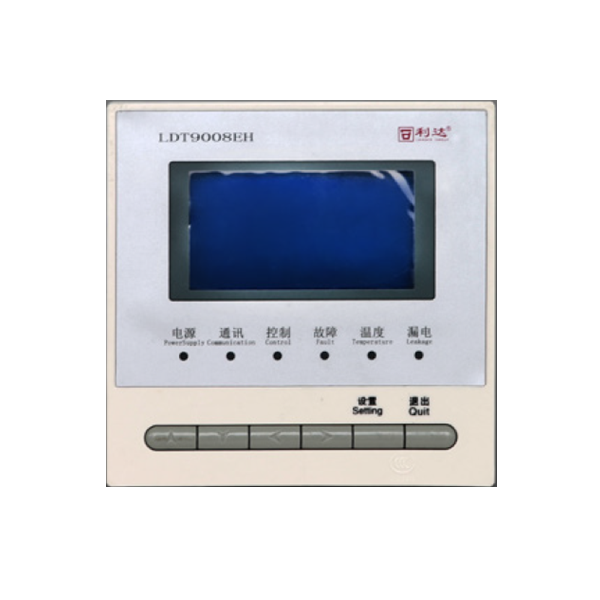

　　LDT9008EN组合式电气火灾监控探测器是一种智能电气火灾监控探测器。该探测器作为电气火灾监控系统信号采集处理单元，能通过内置电路及软件对传感器传递的信号进行智能分析处理，判断外设的工作状态（即故障状态、火灾报警状态、正常工作状态），并通过二总线通讯向控制器传递节点工作信息，完成监控信息的综合处理。该探测器具有故障诊断、报警精度高、可靠性强、简单实用、安装方便等特点。内置MCU微处理器，工作可靠，抗干扰能力强。

　　LDT9008EN组合式电气火灾监控探测器和各种规格的剩余电流互感器配接实现剩余电流式电气火灾监控探测功能，和PT100温度传感器配接实现测温式电气火灾监控探测功能，适用于大型工厂、大型库房、办公室、商业建筑、宾馆、住宅及娱乐场所等电气线路复杂的场所。
二、LDT9008EN组合式电气火灾监控探测器性能特点

　　电源采用AC220V，具有AC220V电源断电故障检测功能。

　　采用TC二总线通讯方式。

　　采用液晶显示，实时显示监测数据。

　　采用电子编码方式，可以通过编址器读/写探测器地址（0～127）。

　　可以设置探测器节点地址、通道配置、通道数、报警阈值。

　　具有8个检测通道，每个检测通道可任意设置为剩余电流检测通道或温度检测通道。

　　漏电报警值可通过控制器进行设置，设置范围为300mA～1000mA（设置步长为100mA），出厂默认设置为500mA。

　　可以和不同规格的剩余电流互感器或PT100温度传感器进行配接。
三、LDT9008EN组合式电气火灾监控探测器技术参数
型号     LDT9008EN
名称     组合式电气火灾监控探测器
品牌     利达
工作电压     AC220V(187V-242V)50Hz
电源功耗     ＜1W
TC二总线电流     ＜0.7mA
电源指示灯     上电运行绿色指示灯常亮
通讯指示灯     TC二总线正常通讯绿色指示灯闪亮
控制指示灯     启动脱扣控制红色指示灯常亮
故障指示灯     外接线路出现短路、断路时或通信异常时，黄色指示灯常亮
温度指示灯     温度监测出现超温报警时红色指示灯常亮
漏电指示灯     漏电监测出现漏电报警时红色指示灯常亮
剩余电流默认报警值     500mA
剩余电流报警值范围     可在300 mA（含）至1000mA（含）之间通过探测器设定或控制器设置，调节精度100mA
温度默认报警值     80℃
控制输出     1组无源常开点
通讯方式     二总线
通道数     共8个，3米距离内自由连接1～8只电流互感器或温度传感器
通讯主机设备     LDK8000EN-QG，LDK8000EN-QT，LDK800EN
使用环境温度     -10℃～40℃
相对湿度     ≤95% 无凝露
安装方式     嵌入式安装
开孔尺寸     长115 mm*高111 mm
*大外形尺寸     长120mm*宽55mm*高120mm
