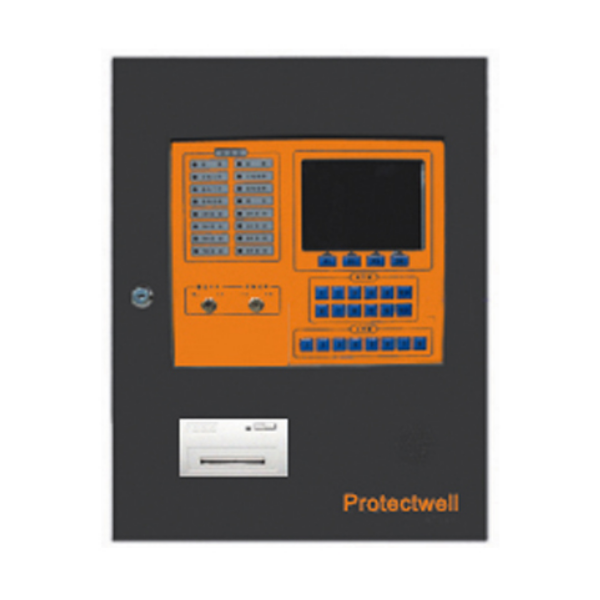

保得威尔PW-EFMS-C128电气火灾监控设备安装性能与技术参数

一、PW-EFMS-C128电气火灾监控设备概述

　　PW-EFMS-C128电气火灾监控设备是PROTECTWELL*新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有超早期、高智能、小型化、多功能、高可靠性、简单实用等特点，该装置是在跟踪国际电气火灾探测报警技术的*新发展方向，并结合我公司多年来在工业领域及民用建筑中应用电气火灾探测报警产品所积累下的大量宝贵经验的基础上研制成功的。该监控设备采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。PW-EFMS-C128型电气火灾监控主机采用总线制数据传输方式，配接我保得威尔的剩余电流式探测器和温度式探测器，组成大容量电气火灾监控报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，适用于高层建筑和工业场所的超早期电气火灾监控及自动灭火。
二、PW-EFMS-C128电气火灾监控设备性能特点

　　主机板主要有电源电路、主机电路和通讯接口电路组成，电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。

　　主机电路由单片机、程序存储器、数据存储器、接口扩展电路组成。

　　单片机采用78E58B，功能强，指令丰富，是广为应用的优秀机种。

　　程序存储器16K，数据存储器40K。

　　通讯接口电路由RS485专用通讯接口芯片实现，与探测器通过RS485总线进行信息交互，监控设备主动接收报警器的正常、故障、报警信息，存储、分析、处理，进行声光指示或打印（可选择配置）输出。

　　显示板由汉字液晶显示电路、联动电路和打印机电路组成，显示电路主要由按键输入电路，时钟电路，显示驱动电路及汉字液晶组成。

　　通过这些电路可输入操作指令，输出报警或指示信息。

　　联动电路主要由驱动电路ULN2803和继电器组成，可实现自动控制和手动控制。

　　监控设备可实现简单的联动输出功能。打印机采用汉字打印机。
