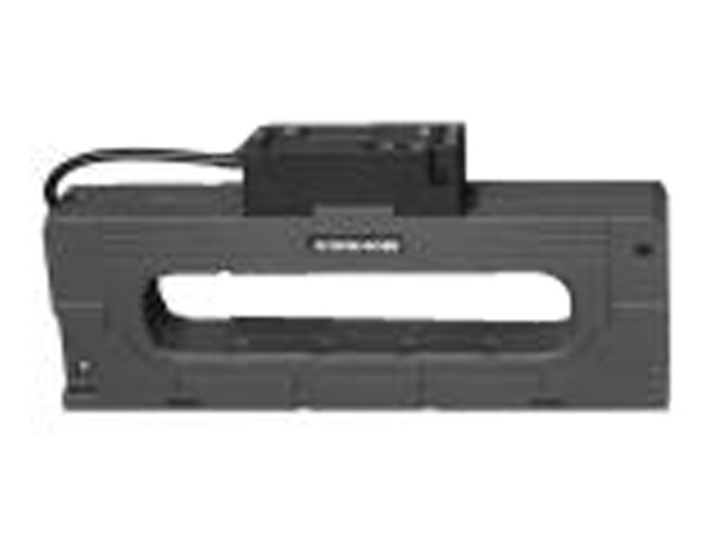

XE3124D剩余电流式电气火灾监控探测器安装须知特点参数
一、XE3124D剩余电流式电气火灾监控探测器概述
XE3124D剩余电流式电气火灾监控探测器设计、制造和检验符合以下**标准:
GB14287.2-2005《电气火灾监控系统》第2部分:剩余电流式电气火灾监控探测器。
二、XE3124D剩余电流式电气火灾监控探测器产品特点:
XE3124D剩余电流式电气火灾监控探测器具有体积小,集显示、通讯、报警、地址编码于一体的剩余电流式电气火灾探测器。能通过内置电路及软件对电流互感器传递过来的信号进行智能分析处理,完成监控、报警。XE3124D剩余电流式电气火灾监控探测器具有传感器故障诊断、报警精度高、可靠性强(能有效防止误报、漏报)、小型化、简单实用、安装方便等特点。
三、XE3124D剩余电流式电气火灾监控探测器适用场所
鑫豪斯XE3124D剩余电流式电气火灾监控探测器广泛应用于工矿企业、商场、写字楼、机关、学校、医院、民用建筑、高档娱乐场所等重点消防区域的供电配电箱(柜)中。
四、XE3124D使用环境
a)环境温度:-10℃~+65℃
b)相对湿度:湿度(10~93)%RH(非凝露)
c)安装在无爆炸、无腐蚀、无雨雪侵袭、无破坏绝缘的气体和导电尘的地方
五、XE3124D剩余电流式电气火灾监控探测器
XE3122D按键说明
按键名称 正常状态下 地址设置状态下
功能键 短按【功能】键显示探测器的当前地址
长按【功能】键进入地址设置 短按【功能】键个位数增加
长按【功能】键十位数增加
确认键 长按【确认】键进入模拟报警 短按【确认】键个位数减小
长按【确认】键保存退出设置
接线端口说明
端口名称 功能
零序 电流互感器接线端
S1 S2 探测器与监控设备信号通讯接线端
指示灯说明:绿灯闪烁(正常运行状态)、红灯闪烁(报警状态)
六、XE3122D剩余电流式电气火灾监控探测器技术参数
1、主要性能
a)集测量、显示、地址设定等功能于一体
b)两总线无极性通讯模式,无需另外供电,通讯稳定可靠,布线简便
c)双色LED状态指示,液晶实时显示当前检测值
d)小型化外形尺寸,适合于各种开关柜型
2、主要参数
检测对象 剩余电流
检测范围 剩余电流(0~1000)mA
报警设定值 剩余电流(50~1000)mA
步距 1mA
通讯方式 DBUS两总线制
传输距离 ≤1500m(2×1.5mm²)
额定功率 ≤0.032W
静态工作电流 ≤1mA
报警方式 LED指示灯显示
产品尺寸 外形216×120×32内径145×38
